脱硝喷枪

您现在的位置:主页 > 喷嘴展示 > 脱硝喷枪 >

脱硝专用喷枪-FMX系列

脱硝专用喷枪-FMX系列适用于:SNCR或者SCR脱硝系统喷射氨水溶液、尿素溶液

FMX喷枪说明



  • 专门针对脱硝的工况要求,进行特别设计的一款小流量的双流体脱硝专用喷枪。
  • 内部混合式雾化,气水比很小,节能显著。
  • 雾滴颗粒非常细密均匀,确保喷射的穿透性。
  • 喷雾覆盖均匀,确保还原剂溶液与烟气在炉膛内混合充分均匀。
  • 喷枪水、气路为快拆式接头,方便安装。
  • 喷枪可以有墙内式,也有气动伸缩式,适合不同锅炉脱硝的需要。
  • 喷射形状为实心圆锥,喷射角度有20度和55度。

FMX喷头



性能参数



喷枪型号(FMX) 空气压力(bar) 液体压力(bar) 液体流量(L/min) 气体流量(Nm/hr) 平均粒径(μm) 喷射距离(m)
FMX015-20° 1.4

6.5
2.0

8.0
0.2

0.9
6.5

15.2
32.9

47.6
2.2

5.2
FMX030-20° 1.4

6.5
2.0

8.0
0.4

2.2
7.5

22.2
31.9

56.6
2.8

5.8
FMX050-20° 1.4

6.5
2.0

8.0
1.0

5.1
12.5

52.0
41.9

60.6
3.0

7.2
FMX050-55° 1.4

6.5
2.0

8.0
1.0

5.1
13.5

54.0
41.9

58.6
2.9

6.4
FMX100-20° 1.4

6.5
2.0

8.0
2.1

7.6
32.5

82.0
51.6

70.7
3.1

7.8
FMX100-55° 1.4

6.5
2.0

8.0
2.1

7.6
34.5

86.0
52.6

68.7
3.0

6.8
FMX150-20° 1.4

6.5
2.0

8.0
3.2

12.8
52.5

86.0
56.6

72.7
3.2

8.2
FMX150-55° 1.4

6.5
2.0

8.0
3.2

12.8
58.5

90.0
52.6

70.7
3.0

7.2

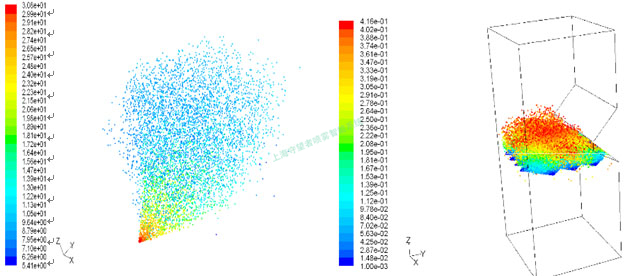

单只喷枪在炉膛内雾化情况                 整个炉膛雾化情况



喷枪安装方式、接口尺寸
    针对现场工况安装要求,脱硝喷枪分两种安装方式:墙内式和伸缩式。喷枪液体路和气路接口尺寸为1/2英寸螺纹连接。

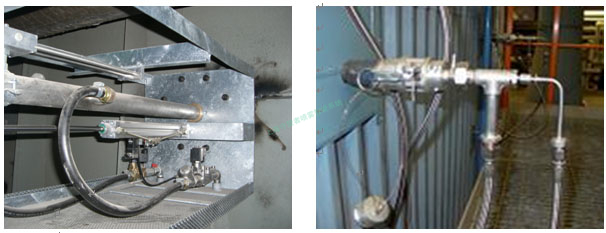

气动伸缩式喷枪现场安装                                                                    墙内式喷枪现场安装

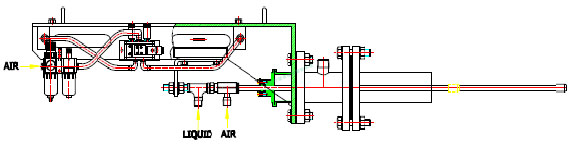

伸缩式喷枪示意图

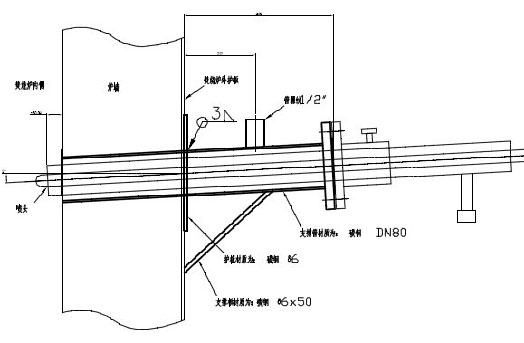

墙内式喷枪示意图

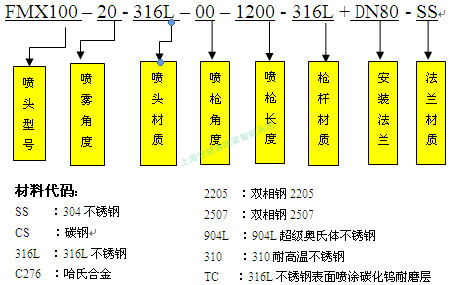

订购信息:







注:每一根喷枪都是为您量身定做的,因此,我们在签订合同时,一定会附上准确的图纸供您参考,而且可以根据您的需要,制作非标尺寸、非标材质的喷枪。
